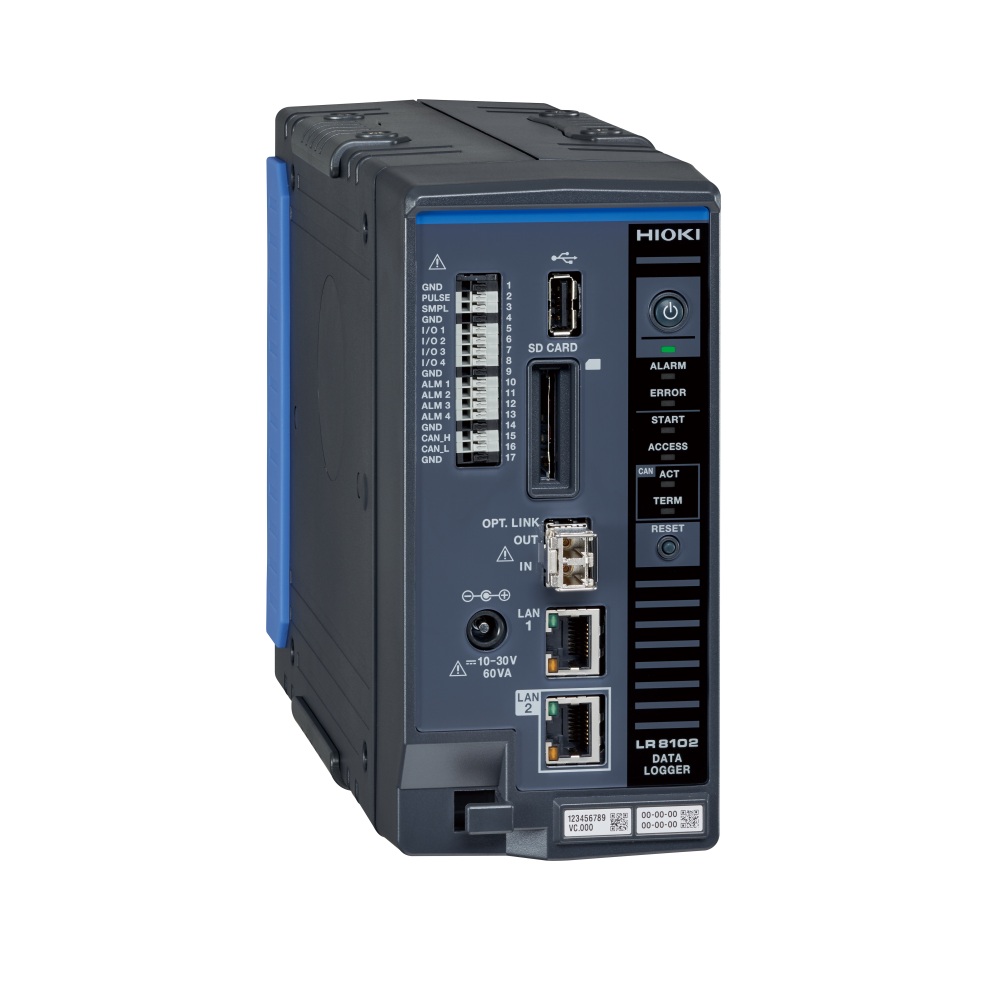

Svestrani, modularni logger LR8102 može se koristiti u kombinaciji s različitim modulima, što ga čini savršenim rješenjem za integraciju u primjene koje zahtijevaju više kanala i intervale snimanja do 5 ms. Logger se može instalirati u 19” ormar pomoću opcionalnog kompleta za montažu. LR8102 loggerom se može upravljati putem Gennect One ili besplatnog softvera Logger Utility. Alternativno, vrlo brzi prijenos podataka može se ostvariti UDP-om, radi čega je prikladan za integraciju s ispitivačima punjenja/pražnjenja i korištenje u Hardware-In-the-Loop (HIL) sustavima. Osim toga, logger nudi CAN izlaz te nekoliko ulaza i izlaza za alarme, triggere i impulsne signale. Poboljšana otpornost na šum osigurava precizna i pouzdana mjerenja. Svi dostupni moduli mogu se kombinirati u jedan sustav, pri čemu su glavne dvije mjerne funkcije zapisivanje snage i zapisivanje napona/temperature.
Snimanje napona i temperature s LR8102
LR8102 logger se može kombinirati s do deset M7100 ili M7102 modula. Sustav pruža maksimalnu fleksibilnost jer omogućuje odabir vrste i broja modula kako bi se točno zadovoljili zahtjevi testiranja. Sustav se može dodatno proširiti sinkronizacijom do 10 uređaja putem optičke veze i tako omogućiti mjerenje do 3.000 naponskih ili temperaturnih kanala.

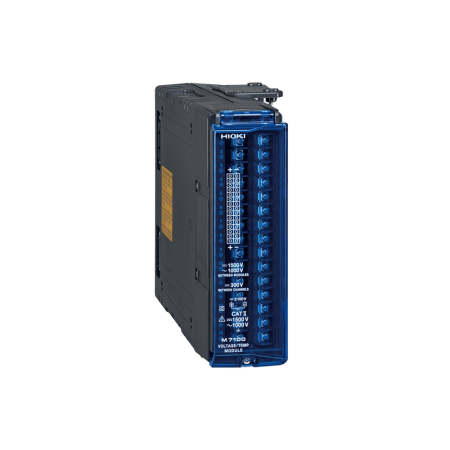

U kombinaciji s modulom M7100, logger može snimiti do 150 kanala s intervalom uzorkovanja od 5 ms. Uz izolaciju prema zemlji od 1.500 VDC, CAT II, mogu se sigurno provesti mjerenja napona i temperatura od 800 V, pa čak i baterija od 1.200 V.
Kada se koristi s modulom M7102, logger omogućuje snimanje do 300 kanala s intervalom uzorkovanja od 10 ms. S izolacijom od 600 VDC, CAT II, idealno je rješenje za zapisivanje podataka baterija od 400 V. Osim napona, oba modula nude mogućnost snimanja temperaturnih signala pomoću termoparova.
Snimanje snage s LR8102

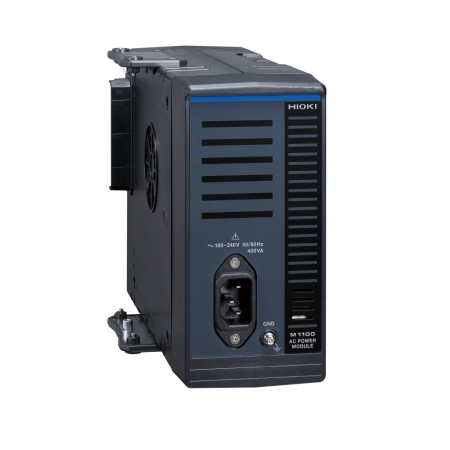

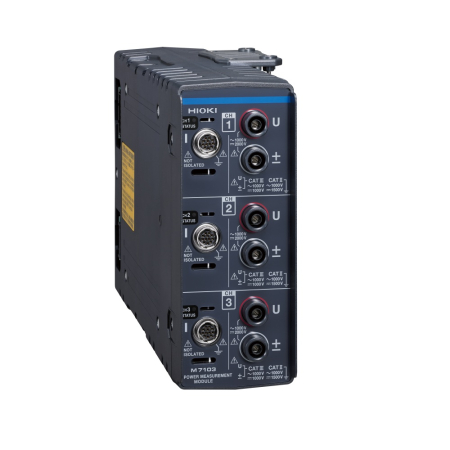

Dodavanjem M1100 AC modula za napajanje moguće je povezati do četiri M7103 modula za mjerenje snage, što čini ukupno 12 kanala za dugoročno visokoprecizno zapisivanje snage. Alternativno, M7103 se može koristiti za mjerenje napona i struje. Ulazni kanali za napon omogućuju izravno mjerenje napona do 2.000 VDC, 1.000 VAC. Sustav se može dodatno proširiti sinkronizacijom do 10 uređaja putem optičke veze i tako omogućiti mjerenje do 120 kanala snage.
Dugoročno snimanje struje moguće je pomoću bilo kojeg visokopreciznog HIOKI strujnog senzora s ME15W konektorom. Senzori se napajaju iz loggera i ne zahtijevaju vanjsko napajanje.
Što je u kutiji
- LR8102 Sustav za akviziciju podataka
- Vodič za korištenje
- Mjere opreza pri radu
- DVD s Vodičem za korištenje, Uputama za upotrebu i softverima CAN Editor, Logger Utility i Gennect One
