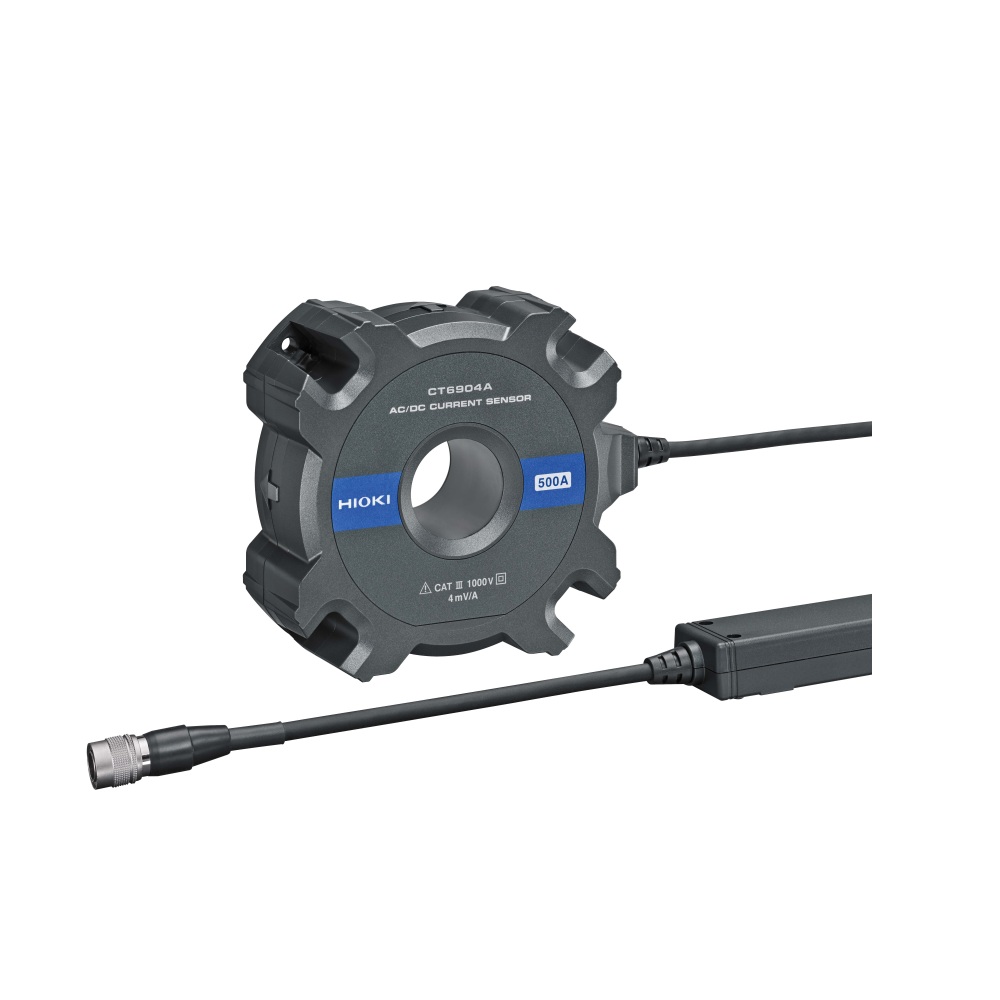

HIOKI CT6904A AC/DC strujni senzor namijenjen je visoko preciznom mjerenju struja do 500 A, uz veliku širinu pojasa od DC do 4 MHz. Koristeći naprednu zero-flux detekciju s tehnologijom flux-gate, senzor postiže izuzetnu linearnost od ±5 ppm i visok faktor suzbijanja common-mode šuma (CMRR) od 120 dB pri 100 kHz, čime osigurava precizna i pouzdana mjerenja čak i u okruženjima s puno šuma.

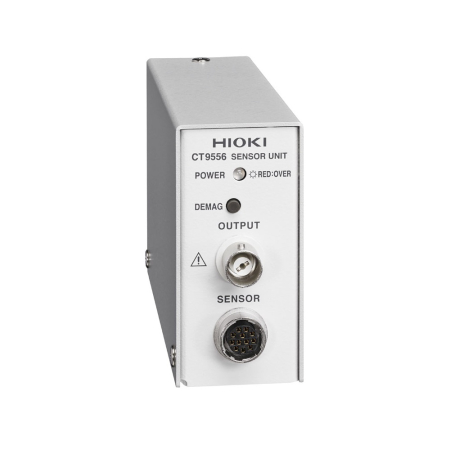

CT6904A izravno radi s HIOKI analizatorima snage i memorijskim snimačima, koji mu osiguravaju napajanje putem ME15W konektora. U kombinaciji s HIOKI napajanjima za strujne senzore (CT9555, CT9556 ili CT9557), može se koristiti i s osciloskopima ili DAQ sustavima trećih strana, pružajući izlazni omjer od 4 mV/A. Njegova robusna konstrukcija, promjer jezgre od 32 mm, duljina kabela od 3 metra i maksimalna nazivna naponska vrijednost od 1.000 V CAT III omogućuju fleksibilnu instalaciju i sigurno korištenje u raznim primjenama.
CT6904A daje iznimnu točnost mjerenja, što ga čini idealnim za primjene gdje je preciznost ključna. Postiže osnovnu točnost od ±0,025 % očitanja i ±0,007 % pune skale za DC mjerenja. Za AC mjerenja, osnovna točnost iznosi ±0,02 % očitanja i ±0,007% pune skale. U kombinaciji sa velikom frekvencijskom širinom pojasa, ova izvedba osigurava pouzdane rezultate u primjenama, kako na niskim tako i na visokim frekvencijama.
U usporedbi s drugim strujnim senzorima na tržištu, CT6904A minimizira utjecaj položaja vodiča na vrijednosti mjerenja, osiguravajući visoku ponovljivost rezultata. Dok učinak položaja vodiča obično postaje značajniji na višim frekvencijama, CT6904A učinkovito smanjuje ovaj utjecaj, pružajući stabilna i pouzdana mjerenja. Ova visoka ponovljivost posebno je korisna pri usporedbi gubitaka više induktora ili transformatora, čime se CT6904A etablira kao vodeći izbor za mjerenje gubitaka u takvim primjenama.
CT6904A također podržava funkciju korekcije faznog pomaka HIOKI analizatora snage, uključujući automatsku korekcijsku PW8001 analizatora snage. Ove značajke osiguravaju preciznu analizu snage u dinamičnim, visokofrekventnim primjenama, čineći ovaj senzor idealnim za evaluaciju visokofrekventnih gubitaka induktora i transformatora, sustava bežičnog punjenja i inverter motora za električna vozila.
Primjena
- Testiranje i analiza inverter motora električnih vozila
- Mjerenje gubitaka induktora i transformatora
- Evaluacija sustava bežičnog punjenja
- Mjerenje potrošnje energije u sustavima obnovljivih izvora energije
Što je u kutiji
- CT6904A strujni senzor
- Torbica
- Naljepnice u boji (za označavanje kanala)
- Mjere opreza pri radu
